Stalen Wiggen voor het Constructief Stellen & Opspannen van Draagbalken
Hét vormvaste stelmiddel voor constructeurs, architecten en staalbouwers.
Bij het plaatsen van stalen of houten draagbalken (zoals IPE-, HEA-, HEB- of UNP-profielen) zijn maattoleranties, schuine opleggingen en zetting onvermijdelijk. Om een constructie exact op het gewenste NAP-peil te krijgen én de rekenkundige doorbuiging en zetting te elimineren, zijn de massieve C45 stalen wiggen van Euronique de norm in de bouw.
Geen inveer-effect, geen risico op breuk en gegarandeerd behoud van voorspanning onder zware permanente belasting.
- C45 Constructiestaal (1.0503): Extreem hoge druksterkte en vervormingsbestendig
- Constructief veilig: Voorkomt zetting, speling en scheurvorming in bovenliggend metselwerk of vloeren
- Traploos stellen én opspannen: Vormt een exact horizontaal, dragerdekkend platform (contra-methode)
- Geschikt voor bestek & berekening: Voldoet aan de eisen van constructeur en architect voor zware opleggingen
- Universeel toepasbaar: IPE, HEA, HEB, HEM, UNP, kokerprofielen en kolomvoetplaten
- Direct uit eigen voorraad: Snel geleverd op de bouwplaats of werkplaats
Als werkvoorbereider, constructeur of architect wilt u snel kunnen schakelen zonder gedoe. Zoekt u hoogwaardige stalen wiggen of stelwiggen voor de bouw, machinebouw of zware industrie? Bij Euronique bent u aan het juiste adres. Wij leveren precisiewiggen van industriële kwaliteit direct uit voorraad of op maat gemaakt volgens uw specificaties.
Of u nu direct een kleine batch stalen wiggen wilt kopen of grote volumes op rekening wilt bestellen: wij zorgen dat uw project geen vertraging oploopt.
of mail uw aanvraag naar info@euronique.nl
Constructieve Veiligheid met Stalen Wiggen bij het Stellen van Draagbalken
Voor architecten en constructeurs staat één zaak voorop: het juist overbrengen van krachten zonder ongewenste vervorming of zetting. Voor monteurs op de bouwplaats draait het om snel, nauwkeurig en veilig werken.
Het uitvullen en op hoogte brengen van draagbalken op betonnen funderingen, gemetselde penanten of staalstructuren brengt specifieke constructieve uitdagingen met zich mee:
- Puntbelasting door onvlakke ondergronden: Beton en metselwerk zijn nooit 100% vlak. Zonder de juiste, vlakke onderstutting ontstaat er een gevaarlijke concentratie van krachten op de flensranden.
- Kip- en kantelgevaar bij smalle flenzen: Profielen met een smalle flens (zoals IPE- of UNP-balken) vereisen een stabiele, brede oplegging tijdens de stel- en montagefase.
- Zetting en scheurvorming door gebrek aan voorspanning: Wanneer een balk enkel ‘los’ op hoogte wordt gelegd, zal de constructie bij het aanbrengen van de rustende belasting gaan zakken. Dit leidt tot speling en scheurvorming in de bovenliggende afwerking.
- Bezwijken van zachte stelmiddelen: Kunststof vulplaten of houten spieën pletten of vervormen onder tonnen zware druk van HEA- of HEB-profielen. Dit leidt tot onacceptabele maatafwijkingen en constructief afkeur.
De Oplossing: Traploos Stellen én Onder Spanning Brengen (Contra-Wigmethode)
Om te voldoen aan de constructieve eisen en de balk millimeterprecies uit te lijnen, wordt gebruikgemaakt van C45 stalen stelspieën in een tegengestelde opstelling (contra-spieën).
- Traploze Hoogte-instelling (Stellen)

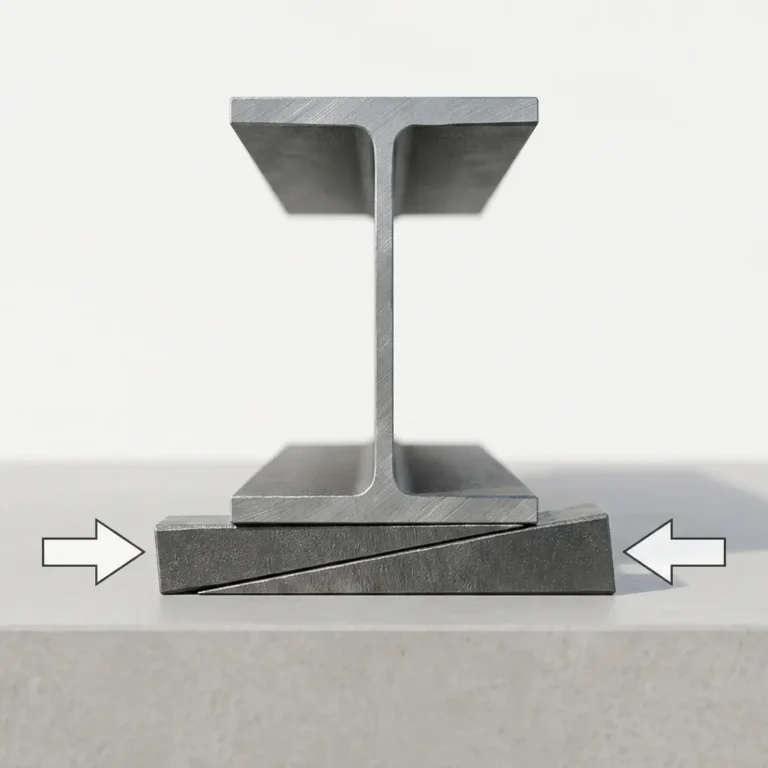

Door twee identieke, schuin toelopende wiggen vanuit tegengestelde richting onder de balkkop of voetplaat te drijven, heft u de schuine hoek op. Er ontstaat een 100% horizontaal, dragerdekkend platform dat traploos op de exacte millimerehoogte instelbaar is.
- Actief Opspannen (Voorspanning)
Door de contra-wiggen krachtig aan te slaan met een hamer, forceert u een actieve voorspanning tussen de oplegging en de bovenliggende constructie. Alle elastische speling wordt direct uit de keten gedrukt. Het resultaat: Nul zetting wanneer het volledige gewicht van de verbouwing op de balk komt te rusten.
Waarom Constructeurs Kiezen Wiggen en Stelspieën van C45 Staal (1.0503)
Niet elk stalen blokje is geschikt als constructief stelmiddel. Euronique produceert stelwiggen uit C45 kwaliteitsstaal (1.0503). Dit biedt specifieke materiaal technische voordelen die onmisbaar zijn in de statische berekening:
- Zelfremmende hellingshoek (geen afschuifgevaar): De C45 wiggen van Euronique zijn gezaagd in een veilig zelfremmende hoek. Door deze specifieke hoek kunnen de wiggen onder extreme druk of trillingen nooit ‘weglopen’ of terugslippen. De wrijvingsweerstand borgt dat de stelconstructie absoluut vormvast blijft.
- Hoge vloeigrens en druksterkte: C45 staal bezwijkt en deukt niet onder de extreem hoge punt- en lijnlasten van zware breedflensbalken (HEB/HEM).
- Taai en breukveilig: In tegenstelling tot gehard gereedschapstaal is C45 taai genoeg om niet te splinteren of te breken bij het krachtig aanslaan op de bouwplaats.
- Uitstekend lasbaar (Tack welding): C45 laat zich uitstekend fixeren met een hechtlas aan de balkflens of voetplaat om trillingen op te vangen.
- Gegarandeerde materiaalwaarde: Zekerheid voor de constructeur dat het stelmiddel voldoet aan de verwachte belasting.
Stalen Stelwiggen onder Draagbalk Laten Zitten of Verwijderen?
Een veelgestelde vraag van zowel hoofdconstructeurs als uitvoerders: “Mogen de C45 stalen wiggen na het stellen onder de balk blijven zitten, of moeten ze verwijderd worden na het ondersabelen?”
Het antwoord hangt af van de projecteisen en de verwerkingsmethode op de bouw:
Optie A: Tijdelijk inzetten & Verwijderen na uitharding (Aanbevolen bij corrosierisico & hergebruik)
Advies: Verwijderen na uitharding van de mortel.
Hoe werkt dit? De C45 stalen wiggen worden gebruikt om de draagbalk millimeterprecies te stellen en onder spanning te brengen. Vervolgens wordt de ruimte onder de balkflens of voetplaat opgevuld met krimparme ondersabelingsmortel. Zodra de mortel volledig is uitgehard en de constructieve draagkracht heeft overgenomen, tikt u de stalen stelwiggen eenvoudig los.
Het voordeel: U sluit elk risico op wrijvings- of contactcorrosie tussen de wig en de balkflens definitief uit. Bovendien zijn de massieve C45 wiggen direct opnieuw te gebruiken bij een volgend stelproject.
Optie B: Blijvend instorten in ondersabelingsmortel (Volledig omsloten)
Advies: Laten zitten, mits 100% omsloten.
Worden de wiggen volledig ingegoten of opgestopt in de mortel? De hoge pH-waarde (alkaliteit) van cementgebonden mortel passiveert het staal. Zolang vocht en zuurstof volledig worden buitengesloten, vormt de wig een blijvend, corrosievrij onderdeel van de fundering.
Belangrijke note voor verwerkers (Verwijderen vs. Behouden bij vocht & corrosierisico):
Kan bij het laten zitten van de wiggen de volledige uitsluiting van vocht en zuurstof niet 100% gegarandeerd worden? (Bijvoorbeeld door spleetvorming, luchtbellen/holle ruimtes in de mortel, of bij vochtige buitentoepassingen):
Kies voor verwijderen na uitharding: Verwijder de C45 stalen stelwiggen zodra de ondersabelingsmortel op sterkte is. Vul de overgebleven uitsparingen direct af met mortel. Dit is de meest veilige methode om spleet- en contactcorrosie tussen het staal van de balk en de wig te voorkomen.
Conservering bij laten zitten: Mogen of kunnen de wiggen niet verwijderd worden? Behandel de C45 wiggen én de contactvlakken van de balkflens vooraf met een zinkrijke primer of corrosiewerende coating.
Verdichten & Afdichten: Gebruik bij ingieten een hoogvloeibare, krimpvrije gietmortel om ‘air pockets’ (luchtbellen) te voorkomen, of dicht de buitenranden na uitharding af met een geschikte hybride kit zodat capillair vocht geen kans krijgt tussen de contactvlakken te kruipen.
Draagbalken Stellen en Opspannen: 5 Richtlijnen voor Stalen Stelspieën
- Pas altijd de contra-wigmethode toe: Gebruik altijd twee wiggen paarsgewijs om een parallel draagvlak te garanderen en puntbelasting te voorkomen.
- Breng de balk actief op spanning: Sla de wiggen krachtig aan tot de speling volledig is verdwenen. Dit voorkomt latere zetting van de bovenliggende vloer of het dak.
- Plaats de wiggen direct onder het lijf: De stijfheid van draagbalken (IPE/HEA) zit in het verticale lijf. Plaats de wiggen zo dicht mogelijk onder de hartlijn van het lijf om vervorming van de flensranden te voorkomen.
- Borg tegen trillingen: Breng een kleine hechtlas (tack weld) aan tussen de twee C45 wiggen zodra de gewenste spanning en hoogte zijn bereikt.
- Stem de breedte af op de flensbreedte: Kies bij brede flenzen (zoals HEB of HEM) voor een bredere C45 wig om de drukspanning over een zo groot mogelijk oppervlak te verdelen.
Direct Leverbaar Assortiment C45 Stalen Stelwiggen
Aannemers en staalbouwers hebben te maken met strakke planningen. Euronique levert schuin toelopende C45 stelwiggen direct uit eigen voorraad.
| Breedte (mm) | Lengte (mm) | Hoogteverloop (mm) | Materiaal | Geschikt voor o.a. | Actie |
|---|---|---|---|---|---|
| 20 mm | 100 mm | 1 → 10 mm | C45 Staal | Kokers, hoeklijnen, lichte IPE | Bekijk Product |
| 25 mm | 150 mm | 1 → 13 mm | C45 Staal | IPE 140-220, HEA 100-160, UNP | Bekijk Product |
| 40 mm | 200 mm | 1 → 20 mm | C45 Staal | Zware IPE, HEA 200+, HEB profielen | Bekijk Product |
| 40 mm | 250 mm | 1 → 25 mm | C45 Staal | Zware HEB/HEM & zware staalbouw | Bekijk Product |
| 50 mm | 300 mm | 1 → 25 mm | C45 Staal | Zware HEB/HEM & kolomvoetplaten | Bekijk Product |
Staan de gewenste afmetingen of hellingshoeken niet in het overzicht? Euronique levert ook maatwerk C45 stelwiggen voor specifieke projecteisen via info@euronique.nl.
Veelgestelde Vragen over Stalen Wiggen (FAQ)
Welke draagbalken kan ik met deze wiggen stellen?
Onze C45 stalen wiggen zijn universeel inzetbaar voor vrijwel alle stalen profielen, waaronder IPE, HEA, HEB, HEM, UNP, hoekstalen en kokerprofielen, evenals voor het onderplaten van kolomvoetplaten.
Waarom C45 staal in plaats van standaard S235 bouwstaal?
C45 staal heeft een hogere rekgrens en hardheid dan standaard S235. Hierdoor vervormen de wiggen niet onder extreem zware puntbelastingen van massieve balken en blijft de traploze instelbaarheid behouden.
